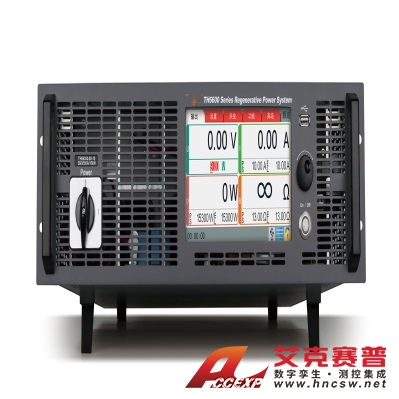

同惠 TH661000 可編程雙向回饋式大功率直流電源
名稱：物性分析測試儀器
品牌：同惠
型號：TH661000
簡介：寬范圍交流輸入電壓：360VAC–528VAC雙向電源與可回饋式負載融為一體，能量回饋效率高達 92.5%輸出電壓：0–1500V；最大輸出電流：360A三種功率機型：5kW、10kW、15kW；寬范圍定功率輸出，最大可擴展至 240kW電...
申請服務
- 產品介紹
寬范圍交流輸入電壓：360VAC–528VAC
雙向電源與可回饋式負載融為一體，能量回饋效率高達 92.5%
輸出電壓：0–1500V；最大輸出電流：360A
三種功率機型：5kW、10kW、15kW；寬范圍定功率輸出，最大可擴展至 240kW
電源 / 負載模式均支持 CV、CC、CR、CP 功能
內置函數發生器，7 英寸 24 位色 TFT LCD 電容觸摸屏
高功率密度：3U 高度、19 英寸標準機箱，單機最大功率 15kW
功率因數高達 0.99
電壓電流粗調 / 細調旋鈕，定時輸出（0.01–9999.99S）
屏幕信息可存儲至 U 盤，中英文操作界面
USB HOST 支持自動升級軟件
Analog 外部模擬控制接口
標配通訊接口：RS232、USB HOST、USB Device、LAN、GPIB
硬件保護：OVP、OCP、OPP、OTP
支持 SCPI、MODBUS 協議
標配接口
RS232、USB HOST、USB DEVICE、GPIB、LAN
物理參數
外殼體積 (mm)：430 (W)×133 (H)×703.5 (D)
整體體積 (mm)：483 (W)×133 (H)×793.5 (D)
凈重：18.5kg / 25.5kg / 32.5kg
應用
研發與設計驗證通用測試
新能源：太陽能電池、新能源汽車、電動自行車
生產線常規測試、維修
自動化設備集成測試
太陽能光伏模擬測試
教學實驗室
LED 測試
汽車線束可靠性測試
| 參數 | 型號 | TH661000-40-15 |
|---|---|---|
| 額定輸出 (電源模式) | 功率 | 0-15kW |
| 電壓 | 0-1000V | |
| 電流 | 0-40A | |
| 內阻 | 0.8-1300Ω | |
| 額定輸入 (負載模式) | 功率 | 0-15kW |
| 電壓 | 0-1000V | |
| 電流 | 0-40A | |
| 內阻 | 0.8-1300Ω | |
| 負載調整率 | 電壓 | ≤0.05%FS |
| 電流 | ≤0.15%FS | |
| 功率 | ≤0.75%FS | |
| 電源調整率 | 電壓 | ≤0.02%FS |
| 電流 | ≤0.05%FS | |
| 功率 | ≤0.05%FS | |
| 設定值解析度 | 電壓 | 10mV |
| 電流 | 0.01A | |
| 功率 | 1W | |
| 內阻 | 0.01Ω | |
| 回讀值解析度 | 電壓 | 10mV |
| 電流 | 0.01A | |
| 功率 | 1W | |
| 內阻 | 0.0001Ω | |
| 設定精度 | 電壓 | ≤0.1%FS |
| 電流 | ≤0.2%FS | |
| 功率 | ≤1%FS | |
| 內阻 | ≤最大阻值 1%±1% 最大電流 | |
| 回讀精度 | 電壓 | ≤0.1%FS |
| 電流 | ≤0.2%FS | |
| 功率 | ≤1%FS | |
| 內阻 | ≤最大阻值 1%±1% 最大電流 | |
| 紋波噪聲 | 差模電壓 | ≤1600mVp-p/300mVrms |
| 差模電流 | ≤16mArms | |
| 動態恢復時間 | — | ≤1.5ms |
| 遠程感測補償 | — | ≤5% |
| 轉換 / 回饋效率 | — | ≤93% |
